Отражатели эллиптические стеклянные
Эллиптический отражатель применяется для концентрации в одном из фокусом света от источника расположенного в другом фокусе.
Отражатель изготовлен из классического материала - стекла.
Рабочая поверхность отражателя отличается высокой степенью чистоты поверхности. Отражающий слой выполнен напылением чистого алюминия,и имеет коэффициент отражения 0,85 в видимой области спектра.
Стеклянные отражатели изготавливаются на заказ по ТЗ заказчика.
Стеклянные отражатели соответствуют требованиям ТУ 5927-001-96129164-2014
Отражатели эллиптические стеклянные. Примеры

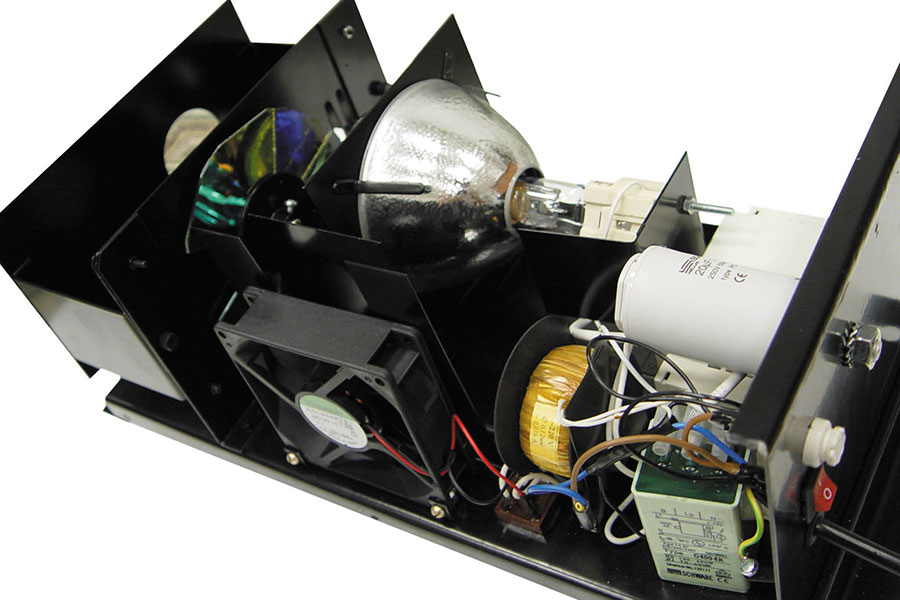

Фибероптический светогенератор ФОС-150 |
Фибероптический светогенератор ФОС-150Применяется отражатель ОСЭС.100 |

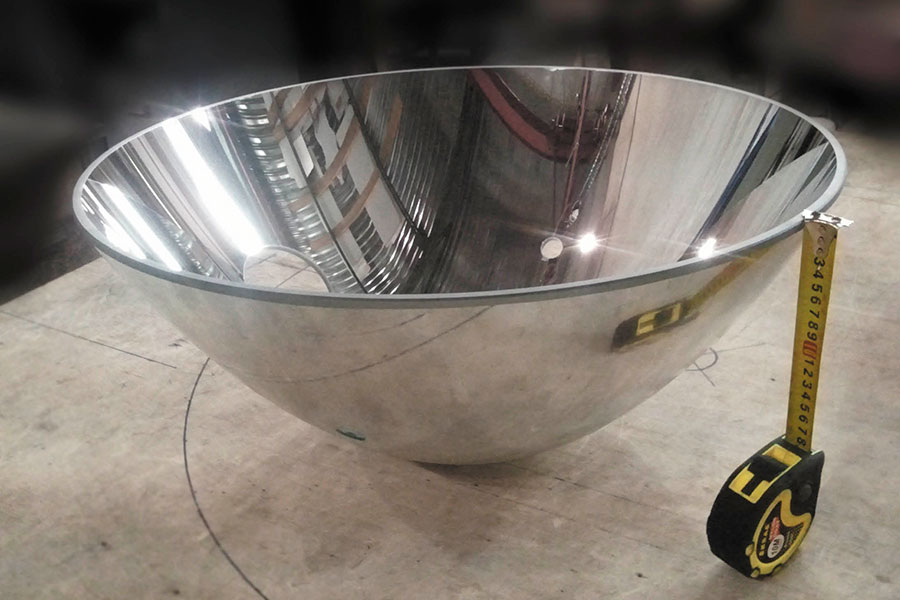

Отражатель ОСЭС.660 |
Отражатель ОСЭС.660 |

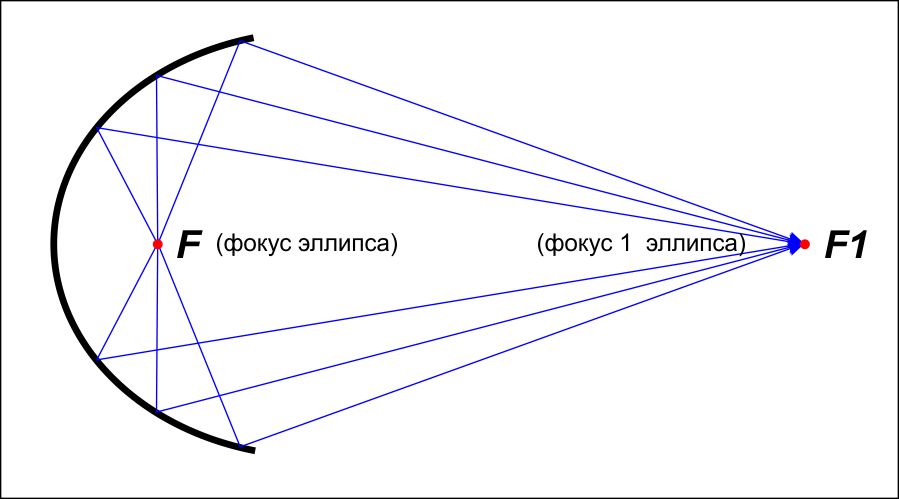

Схема работы эллиптического отражателя
Схема работы эллиптического отражателяТехническая информация

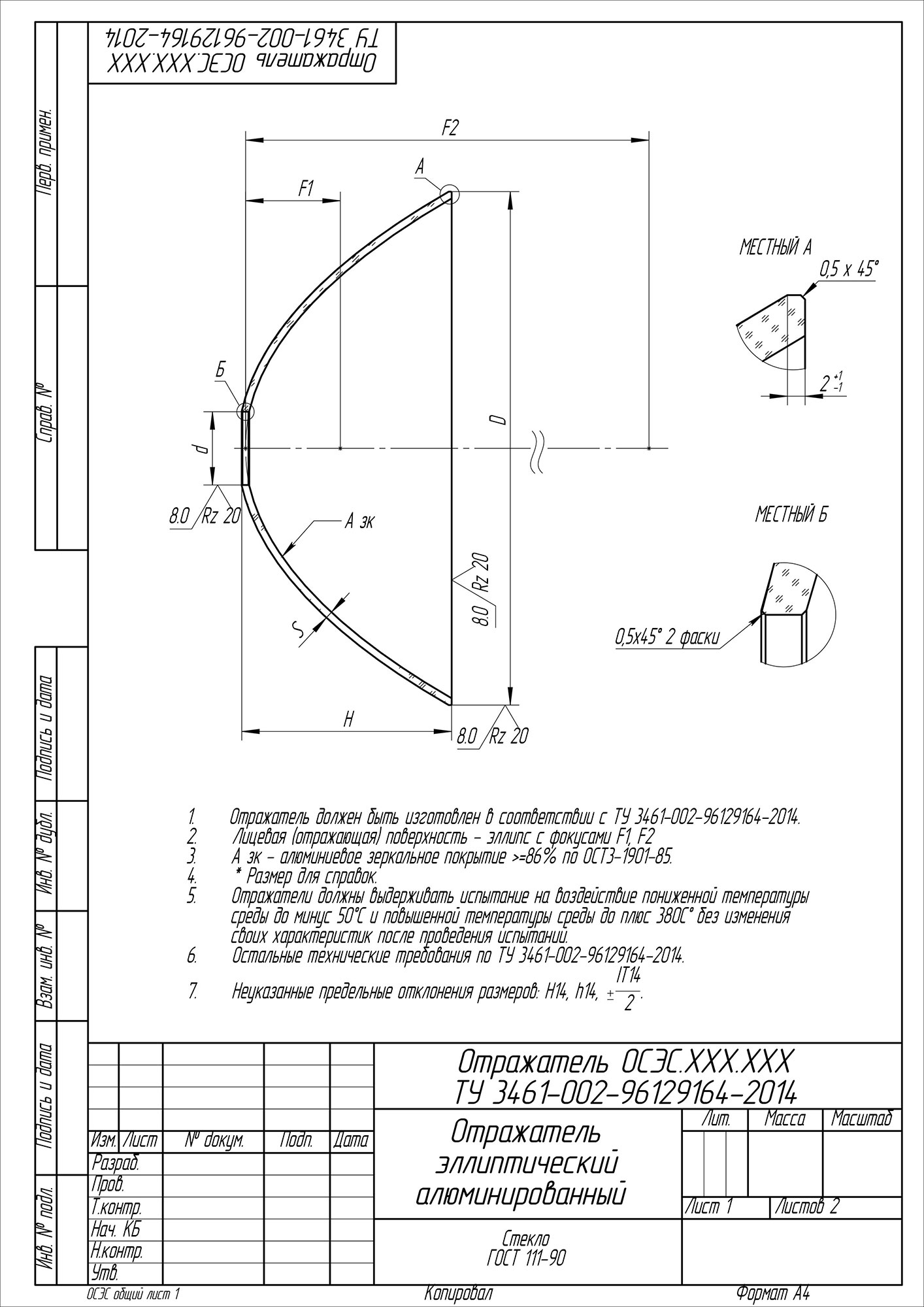

Чертеж. Лист 1

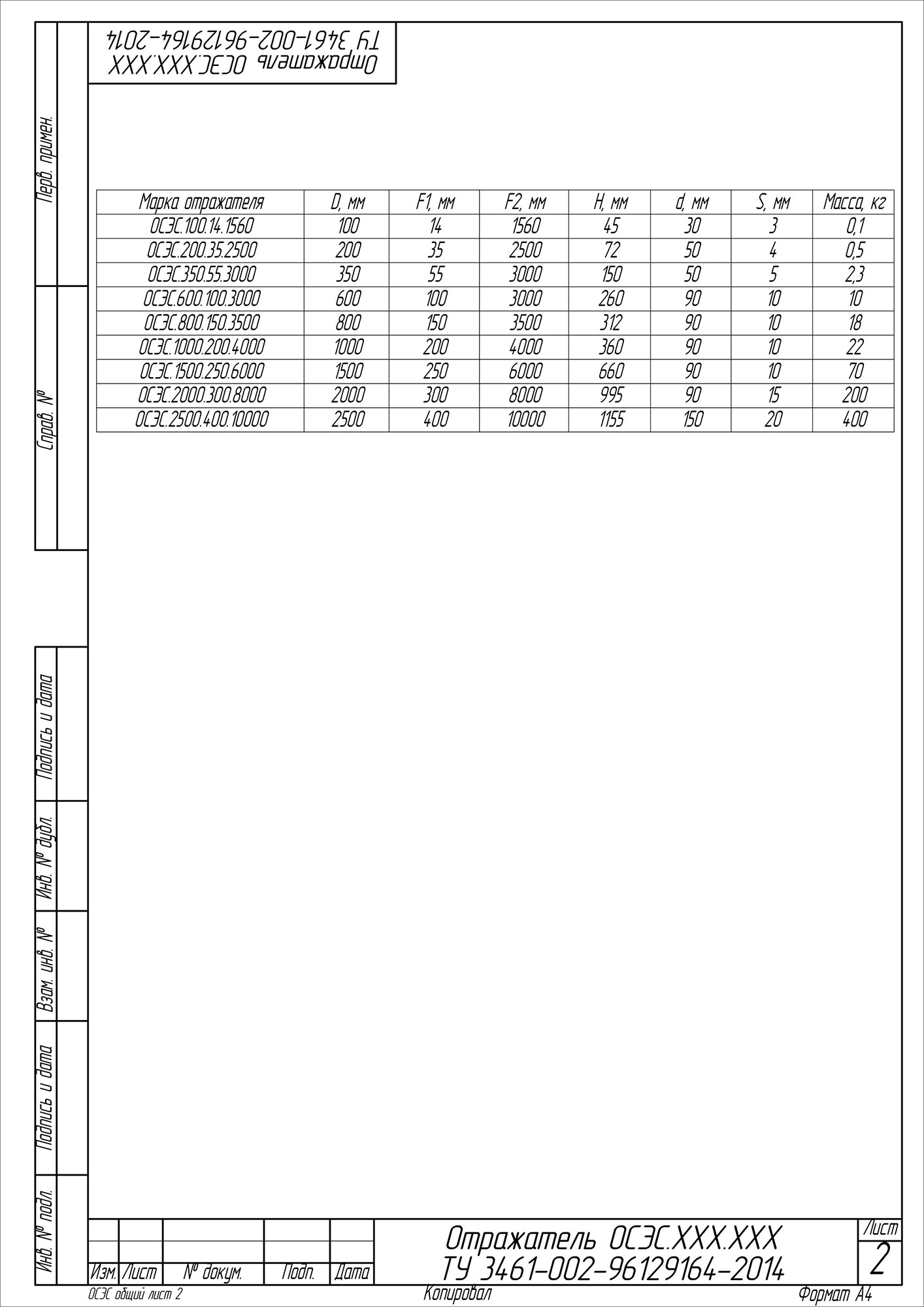

Чертеж. Лист 2Технология изготовления стеклянных отражателей
ООО "Спецсвет" изготавливает стеклянные отражатели по технологии моллирования.
Моллированое стекло (от латинского MOLIO – размягчать, расплавлять) изготавливается с помощью термической обработки, которая позволяет придать стеклу любой изгиб при помощи специальной чугунной формы.
Для отражателей используется высококачественное стекло марок М1, М0.
Суть процесса состоит в нагреве стекла, расположенного на форме (матрице) в специальной печи до высоких температур (600-700 градусов), когда стекло становиться текучим и принимает форму матрицы. После чего печь медленно остужают. В завершение процесса отражатель обрезается в габарит, шлифуются кромки и фаски.
Нагрев печи
Заготовка приняла форму матрицы
Шлифовка кромки
Обработанная кромка с фаской
