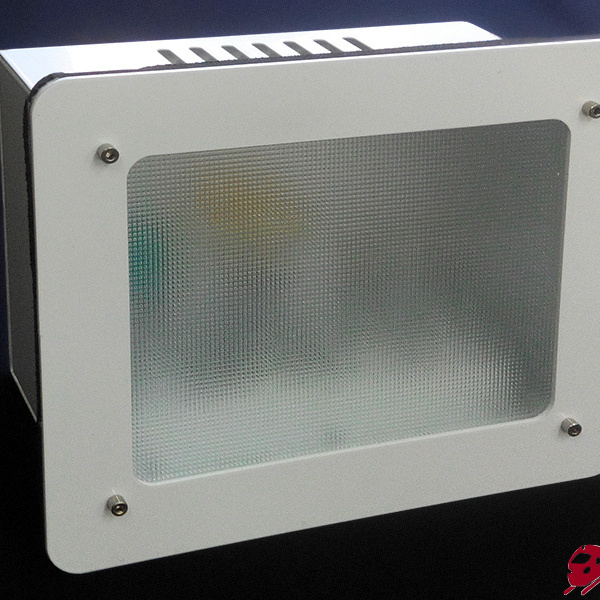

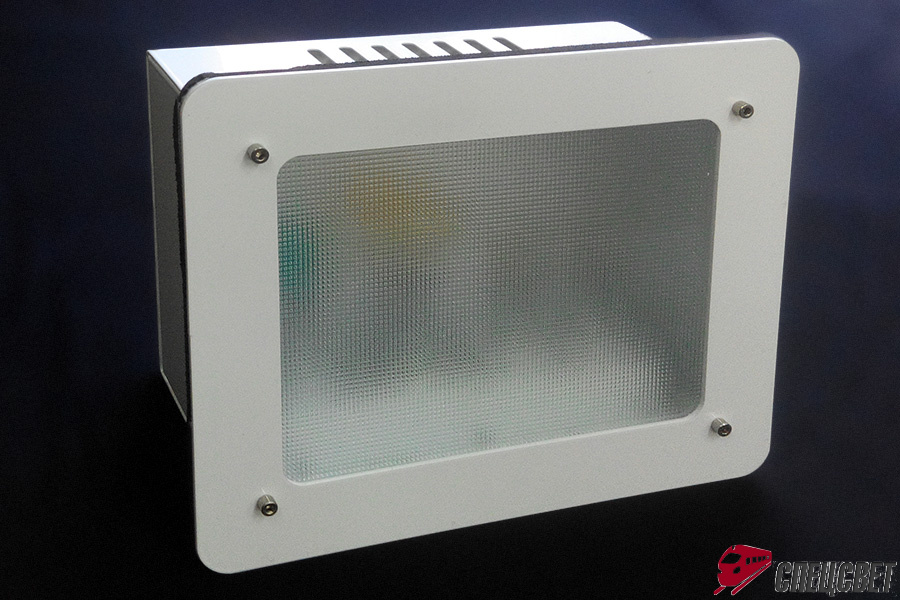

Светильник искусственного освещения кабины машиниста на лампах накаливания СММ 01-6015-110 соответствует требованиям ТУ 3454−001−96129164−2016, предназначен для подсветки рабочего места машиниста и обеспечения аварийного освещения. В качестве источника света применены тепловозные лампы накаливания. Освещенность в кабине машиниста и яркость шкал контрольно-измерительных приборов пульта управления соответствуют требованиям ОСТ 32.120, СП 2.5.1336 и ГОСТ 12.2.056.
Условия эксплуатации:
Светильник внутреннего освещения предназначен для эксплуатации в районах с умеренным и холодным климатом, категория размещения 1 по ГОСТ 15150-69.
Основные технические характеристики:
Устройства искусственного освещения кабины машиниста должны предусматривать следующие виды освещения:
- рабочее, обеспечивающее освещённость на уровне пульта от 20 до 60 лк с возможностью регулировки освещённости до 10 % от максимальной, рассчитанное на номинальное напряжение постоянного тока 110 В;
- аварийное, обеспечивающее освещенность на уровне пульта или на удалении 1,5 м - 3 лк.
Потребляемая мощность при напряжении 110 В, в режиме:
- аварийное освещение - 15 Вт.
- зеленый - 15 Вт.
- белый тускло - 15 Вт.
- белый ярко - 60 Вт.

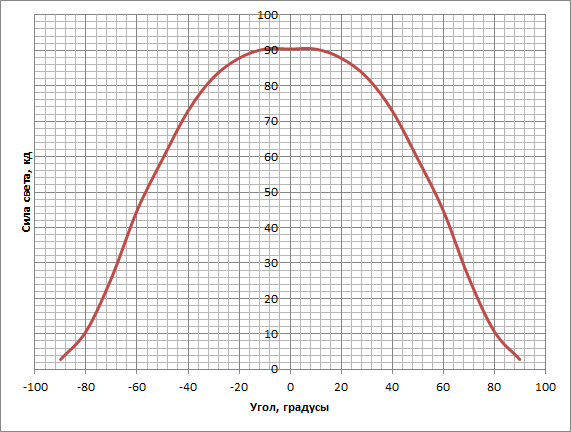

Кривая силы света основное освещение:

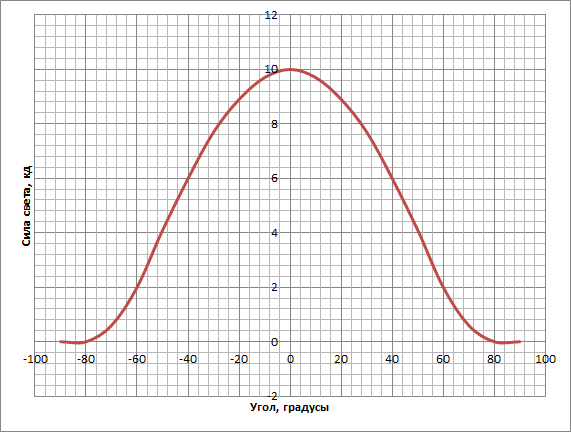

Кривая силы света местное освещение:
Конструктивные характеристики:
- Степень защиты светильника внутреннего освещения от внешних воздействий IP54 по ГОСТ 14254-96
- Масса не превышает 2,0 кг.
- Габаритные размеры ДхШхВ, мм: 260x220х100
